Все детали воздушных фильтров, за исключением корпуса с глу­шителем в сборе, взаимозаменяемы.
Корпусы фильтров отличаются по внутреннему диаметру, опре­деляющему проходные сечения для входящего в фильтр воздуха. Проходные сечения приняты такими, чтобы скорости воздушного потока на номинальном режиме работы двигателей ЯМЗ-236 и ЯМЗ-238 были одинаковыми.

Корпус фильтра состоит из масляной ванны и камеры глушения шума впуска, соединенных центральной трубой. Центральной трубой корпус фиксируется по расточке переходника впускных трубопроводов. Стык с переходником уплотняется резиновой прокладкой. Внутри корпуса установлен фильтрующий элемент, который состоит из обоймы с заделанными в ней пакетами фильтрующей набивки из капронового волокна. Фильтрующий элемент центри­руется по цилиндрической центральной части корпуса и фикси­руется специальными упорами, приваренными к корпусу.

Своевременное техническое обслуживание воздушного фильтра имеет большое значение для нормаль­ной работы двигателя. Пыль, попадающая в цилиндры двигателя вместе с воздухом, оседает на покрытые маслом стенки гильз ци­линдров и приводит к усиленному износу поршней, поршневых колец и гильз. Кроме того, пыль, проникая в смазочное масло, служит причиной преждевременного износа и других трущихся поверхностей двигателя. Воздушный фильтр обеспечивает необходимую очистку воздуха только при регулярном его обслуживании, постоянном контроле за состоянием его деталей, особенно уплотнительных прокладок, и при правильной установке его на двигателе. Ежедневно перед началом работы нужно проверить затяжку стержня крепления воздушного фильтра.

Система питания двигателя включает в себя узлы, детали и агрегаты, предназначенные для тщательной очистки и равномерного распределения по цилиндрам строго дозированных порций топлива. К этим узлам и агрегатам относятся:
1) топливые баки;
2) фильтры предварительной и тонкой очистки топлива;
3) топливоподкачивающий насос с ручным поршневым насосом;

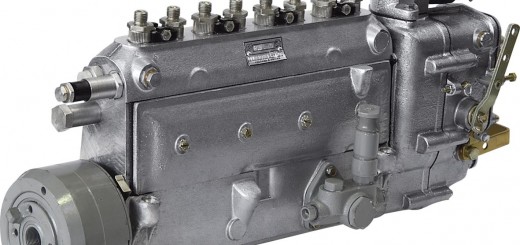

4) топливный насос высокого давления с регулятором числа оборотов и автоматической муфтой опережения впрыска топлива:
5) форсунки;
6) трубопроводы высокого и низкого давлений.

Топливоподкачивающий насос предназначен для подачи топ­лива от бака через фильтры грубой и тонкой очистки топлива к впускной полости насоса высокого давления.

Топливоподкачивающий насос, устанавливается на корпусе насоса высокого давления и приводится в действие от экс­центрика кулачкового вала последнего.

Корпус топливоподкачивающего насоса выполнен из чугунной отливки и присоединен фланцем к корпусу насоса высокого давле­ния через паронитовую прокладку с помощью трех болтов с пружин­ными шайбами. В корпусе подкачивающего насоса расположены все каналы, соединяющие впускные и выпускные отверстия через полость, в которой перемещается поршень. Стальной поршень установлен в корпусе с диаметральным зазором не более 0,038 мм. На поршне обработана кольцевая канав­ка, в которой зафиксирована одним концом пружина поршня. Вторым концом пружина упирается в кольцевой паз пробки, которая ввернута в корпус и уплотняет надпоршневую полость медной шайбой.

Все детали насоса перед сборкой необходимо промыть в бензине, а трущиеся поверхности смазать очищенным дизельным топливом.

Забоины и риски на притертых поверхностях седел клапанов не допускаются.

Поршень и толкатель в сборе с роликом, осью и сухарями должны без заеданий и прихватываний свободно перемещаться в корпусе подкачивающего насоса. Это же требование распростра­няется на пару поршень - цилиндр ручного насоса.

Пробка клапана, корпус ручного насоса и пробка пружины поршня должны быть ввернуты в корпус подкачивающего насоса после установки соответствующих деталей и обеспечить герметич­ность этих соединений.
