Промывка фильтра центробежной очистки
Для промывки фильтр центробежной очистки масла нужно разобрать в указанной последовательности.
1. Отвернуть гайку колпака и снять шайбу и колпак. 2. Вынуть чеку и снять упорную шайбу. 3. Снять с оси ротор в сборе с колпаком. 4. Разобрать ротор: отвернуть гайку, снять шайбу и колпак ротора. 5. Удалить с колпака и ротора осадок, промыть детали фильтра в дизельном топливе. 6. Собрать фильтр в обратной последовательности, проверив при этом состояние деталей, особенно прокладки, сопел ротора, шайбы и обратив внимание на правильность положения сетки. Если необходимо - прокладку заменить, а сопла ротора прочистить. |
Поддон двигателя
Система питания двигателя воздухом
На верхнюю горловину переходника устанавливается воздушный фильтр, который крепится к переходнику болтом с пластмассовым барашком, расположенным по оси фильтра. Для предохранения резьбы болта от срыва в переходник установлен стальной ввертыш. На боковой поверхности переходника, обращенной к вентилятору, имеется фланец для забора воздуха к компрессору пневмотормозов. |
Воздушный фильтр
Техническое обслуживание воздушного фильтра
Система питания двигателя топливом
Система питания двигателя включает в себя узлы, детали и агрегаты, предназначенные для тщательной очистки и равномерного распределения по цилиндрам строго дозированных порций топлива. К этим узлам и агрегатам относятся:
система, питание
1) топливые баки; 2) фильтры предварительной и тонкой очистки топлива; 3) топливоподкачивающий насос с ручным поршневым насосом; 4) топливный насос высокого давления с регулятором числа оборотов и автоматической муфтой опережения впрыска топлива: 5) форсунки; 6) трубопроводы высокого и низкого давлений. |
Топливоподкачивающий насос
Топливоподкачивающий насос предназначен для подачи топлива от бака через фильтры грубой и тонкой очистки топлива к впускной полости насоса высокого давления.
насос, топливо
Топливоподкачивающий насос, устанавливается на корпусе насоса высокого давления и приводится в действие от эксцентрика кулачкового вала последнего. Корпус топливоподкачивающего насоса выполнен из чугунной отливки и присоединен фланцем к корпусу насоса высокого давления через паронитовую прокладку с помощью трех болтов с пружинными шайбами. В корпусе подкачивающего насоса расположены все каналы, соединяющие впускные и выпускные отверстия через полость, в которой перемещается поршень. Стальной поршень установлен в корпусе с диаметральным зазором не более 0,038 мм. На поршне обработана кольцевая канавка, в которой зафиксирована одним концом пружина поршня. Вторым концом пружина упирается в кольцевой паз пробки, которая ввернута в корпус и уплотняет надпоршневую полость медной шайбой. |
Особенности сборки и контрольных испытаний топливоподкачивающих насосов
Все детали насоса перед сборкой необходимо промыть в бензине, а трущиеся поверхности смазать очищенным дизельным топливом.
насос
Забоины и риски на притертых поверхностях седел клапанов не допускаются. Поршень и толкатель в сборе с роликом, осью и сухарями должны без заеданий и прихватываний свободно перемещаться в корпусе подкачивающего насоса. Это же требование распространяется на пару поршень - цилиндр ручного насоса. Пробка клапана, корпус ручного насоса и пробка пружины поршня должны быть ввернуты в корпус подкачивающего насоса после установки соответствующих деталей и обеспечить герметичность этих соединений. |

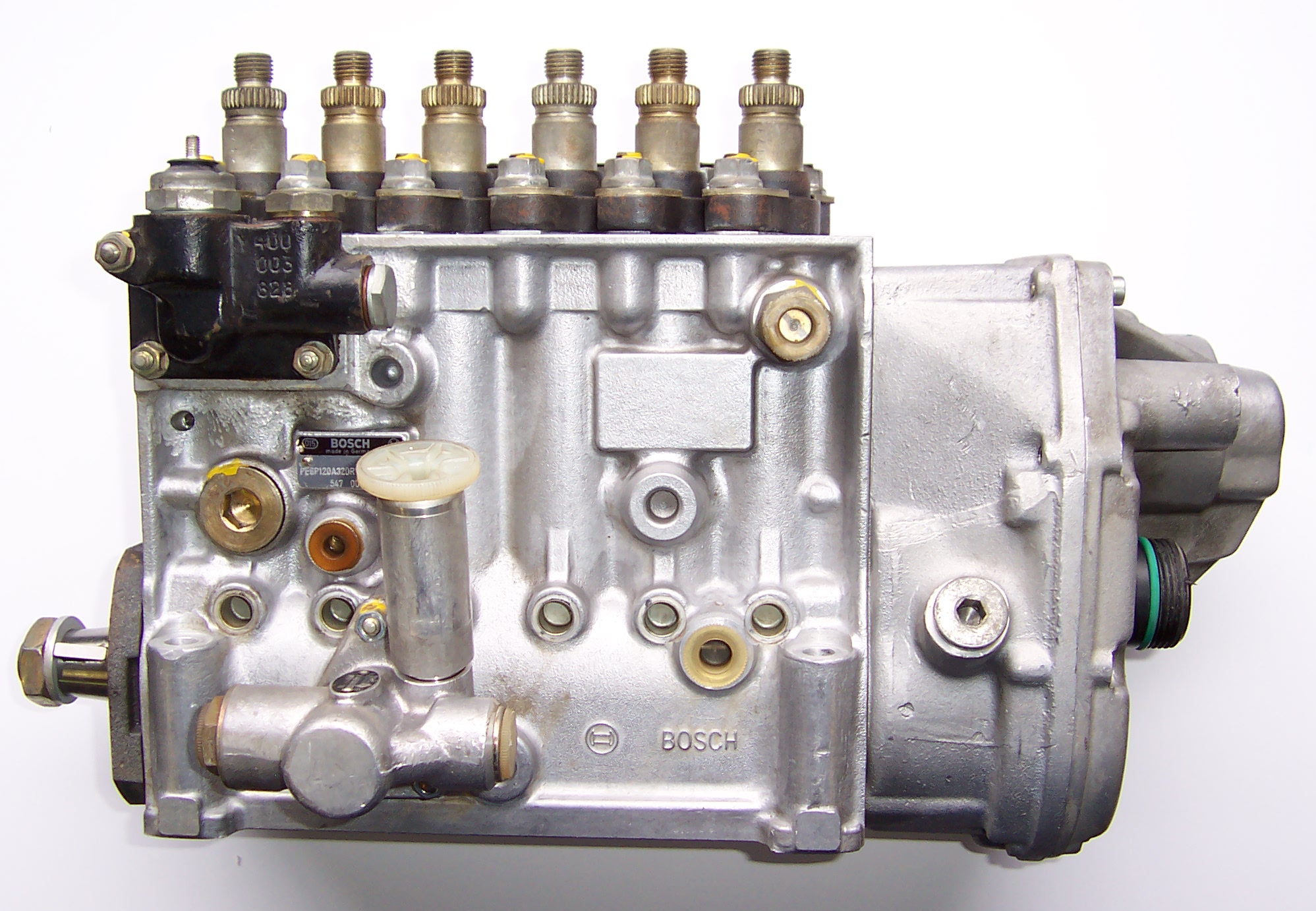

Топливный насос высокого давления
Все узлы и механизмы насоса высокого давления смонтированы в корпусе. Плунжеры приводятся в движение от кулачкового вала через роликовые толкатели, которые постоянно прижимаются к кулачкам пружинами через нижние тарелки пружин.Поворот плунжера относительно втулки для изменения количества подаваемого топлива осуществляется рейкой топливного насоса через поворотную втулку с зубчатым венцом, находящимся в зацеплении с рейкой. Топливо к плунжерным парам подводится через впускной канал корпуса насоса, к передней части которого присоединен топливопровод от фильтра тонкой очистки. Избыточное количество топлива удаляется из отсечного канала через перепускной клапан. К трубопроводам высокого давления и далее к форсункам топливо нагнетается через нагнетательные клапаны, штуцеры и ниппели. Трущиеся детали насоса высокого давления смазываются теми же маслами, что и другие детали двигателя. Масло, заливаемое в картер насоса через наклонные отверстия в боковой крышке, разбрызгивается кулачками кулачкового вала. На верхней поверхности средней полки корпуса насоса выполнены маслосборные лотки для смазки трущейся пары толкатель - корпус насоса. Для контроля уровня масла в картере служит указатель уровня. |
Работа топливного насоса высокого давления
При нижнем положении плунжера топливо, поступающее из фильтра тонкой очистки, заполняет внутренние полости и насоса и через впускное отверстие в втулки плунжера - над-плунжерную полость между верхним торцом плунжера и нагнетательным клапаном.
насос, топливо
В начале движения плунжера вверх топливо из надплунжерной полости вытесняется через впускное отверстие втулки. После перекрытия этого отверстия верхней кромкой плунжера замкнутое в надплунжерном объеме топливо поднимает нагнетательный клапан, сжимая его пружину, до выхода из седла нижней кромки разгружающего пояска и нагнетается плунжером к форсункам двигателя. Давление топлива в трубопроводе перед форсункой достигает при впрыске величины, превышающей 400 кГ/см2. Нагнетание прекращается, как только отсечная кромка винтовой канавки плунжера открывает отсечное отверстие втулки плунжера. При этом давление над плунжером резко падает, нагнетательный клапан садится под действием пружины на седло, разъединяя надплунжерное пространство и полость топливопровода высокого давления, а топливо при дальнейшем движении вверх плунжера перетекает из надплунжерного пространства в полость корпуса насоса. Во время движения плунжера вниз полость над ним заполняется топливом под давлением, которое поддерживается в каналах корпуса и топливоподкачивающий насосом. Далее процесс повторяется. |






Корпус топливоподкачивающего насоса выполнен из чугунной отливки и присоединен фланцем к корпусу насоса высокого давления через паронитовую прокладку с помощью трех болтов с пружинными шайбами. В корпусе подкачивающего насоса расположены все каналы, соединяющие впускные и выпускные отверстия через полость, в которой перемещается поршень. Стальной поршень установлен в корпусе с диаметральным зазором не более 0,038 мм. На поршне обработана кольцевая канавка, в которой зафиксирована одним концом пружина поршня. Вторым концом пружина упирается в кольцевой паз пробки, которая ввернута в корпус и уплотняет надпоршневую полость медной шайбой.
Все узлы и механизмы насоса высокого давления смонтированы в корпусе. Плунжеры приводятся в движение от кулачкового вала через роликовые толкатели, которые постоянно прижимаются к кулачкам пружинами через нижние тарелки пружин.
